一、適用范圍

D-3型電動搗固鎬適用于鐵路線路大修、維修作業中道床、石碴搗固。該機具有作業效率高、體積小、重量輕、操作簡單、安全可靠等特點，能夠滿足鐵路道碴搗固作業的需要。

二、主要技術參數

1、電動機：
功率                      350W
電壓                     380V
轉數                     2880r/min
2、激振頻率                 48HZ
3、激振力                   3kN
4、鎬板形式                 彈性
5、減振材料                 橡膠塊
6、重量                     24kg
7、外形尺寸                 675×150×255

三、基本結構與工作原理

工作原理：當電機接通電源后，裝有偏心鐵的轉子軸便高速轉動起來，并產生方向變化的離心力（擾動力），傳遞給鎬板、鎬頭處于振動狀態。從而起到搗固道床石碴的作用。

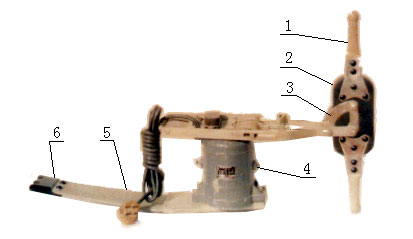

基本結構：1手把、2彈性把座、3調整板、4電機殼、5鎬板、6搗固爪

四、使用方法與維護

1、檢查搗固架及電鎬的聯接螺栓是否正常，電源插頭、導線、插座聯接是否良好。
2、接通電源后空運轉一分鐘觀察是否正常。正常后方可投入工作。
3、距軌枕邊緣20-30mm下鎬，鎬板與軌枕面邊線成45o角，在進行搗固時漸放大角到80o左右，不斷抽鎬使道碴進入軌枕底。
4、使用時導線不要拉緊，避免出現斷線等現象。不用時導線繞好，放入通風的庫房保管，注意防潮，不得隨意扔摔本機具。
5、本機嚴禁在潮濕空氣和雨天作業。
6、在連續作業中，要每周檢查絕緣電阻，保證絕緣電阻在大于7MΩ的情況下才可以上線作業。
7、作業時累計500h應對鎬體和鎬頭進行重新組裝，清理在搗鎬作業時所產生的臟物。

五、其他

1、隨機附件見產品裝箱單
2、產品售出后一年內，因產品質量原因影響使用，公司負責維修、更換。
