一、適用范圍

NDM-1. 2型內燃鋼軌端面打磨機適用于對鋼軌端面進行磨削處理，是小型移動式氣壓焊設備的配套產品，其裝卡方便，操作簡便，磨削效率高，能保證焊接鋼軌端面質量的要求。

二、主要技術參數

1.內燃機：
型號：                 本田汽油機GX35
功率：                 1.2kW
    轉速：                 ≥7000r/min
2.碗形砂輪(BW)：           150×50×32
3.碗形砂輪線速度：        ≥35m/s
4、主軸轉速:               ≥2800r/min
5.外廓尺寸：               500×260×180
6.整機重量：               15kg

三、基本結構與工作原理

工作原理：內燃機通過減速箱將動力直接傳遞給碗形砂輪使其產生回轉運動，即主磨削運動。同時，轉動手輪通過螺旋機構(絲杠、絲母)的回轉運動，帶動內燃機、減速箱和碗形砂輪沿著絲杠(導向桿)軸向移動，即對鋼軌端面軸向進給磨削；通過手扳把，擺動機架(內燃機碗形砂輪),繞著導向桿軸線在鋼軌端面徑向方向(垂直于鋼軌軸線)進行徑向進給磨削，即徑向進給運動。
基本結構：
1、主運動—由內燃機機1和減速箱→碗形砂輪2組成。
    2、軸向進給運動—由轉動手輪(螺母)3→機架(內燃機座板)4→空心軸絲杠(導向杠)5移動組成。
3、徑向進給運動—由搬桿6→機架（內燃機座板）組成。
4、卡軌鉤7、頂絲8、定位螺釘9螺母組成。

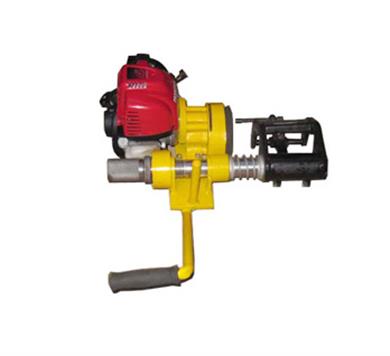

本圖僅供參考，以實物為主

四、使用方法與維護

1、首先要檢查砂輪是否有裂紋，端面是否平整，均正常后，安裝碗形砂輪（BW）。具體方法是用附帶的專用扳手將鎖緊六角螺母扭緊。
    2、將打磨機裝卡在鋼軌上，注意：卡軌鉤的頂面和側面一定要與鋼軌頂面和軌鄂靠緊，旋動頂絲與鋼軌頂緊，確保砂輪端面與鋼軌軸線垂直。
3、仔細閱讀汽油機說明書，將汽油和汽機油加入至汽油油箱內和潤滑室，啟動汽油機，空載運行不少于30秒。啟動內燃機，主軸碗形砂輪開始回轉，同時旋動手輪，調整磨削量進行軸向進給磨削，往復擺動搬把，利用機具自重進行徑向進給磨削。
4、要經常給螺旋機構、導向桿滑動面、螺母(手輪)推力槽…注入潤滑劑（機油），以減少摩擦阻力。
